背景技术

    手推洗地机，由于其使用方便，高效，在大酒店、商场、机场、车站经常会被人们用到，但是，在其使用的过程中，要人力不断的推动洗地机前进工作，人工推动，非常的耗费体力，不适宜于长期的工作，且工作效率低下。

实用新型内容

    本实用新型所要解决的技术问题是针对现有技术的不足，提供一种新型的洗地机用刷子助推机构。

    为了实现上述目的，本实用新型所采取的措施：

    一种洗地机用刷子助推机构，包括安装在电机座上的刷盘电机，所述的刷盘电机上连接有减速齿轮箱和输出轴，电机座通过固定螺栓和调节螺栓连接刷盘支架；

    所述的调节螺栓与刷盘支架之间安装有导向板；

    所述的电机座上设置有支撑轴。

    本实用新型的有益效果：实用，生产成本低，使用方便，推动洗地机的时候更加的轻松，降低了劳动强度，提高了工作效率。

附图说明

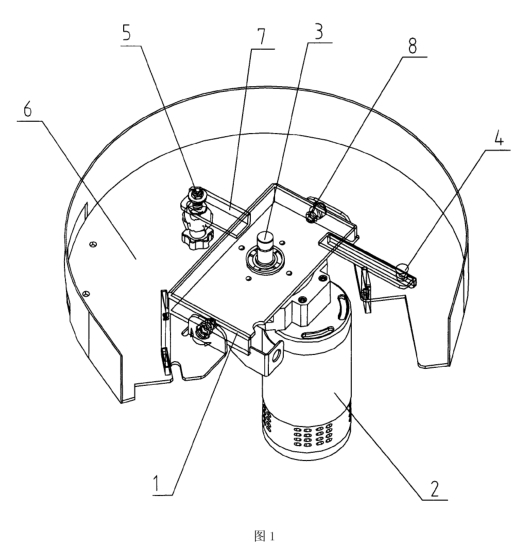

    图1，本实用新型的结构示意图。

具体实施方式

    一种洗地机用刷子助推机构，包括安装在电机座I上的刷盘电机2，所述的刷盘电机2上连接有减速齿轮箱和输出轴3，电机座I通过固定螺栓4和调节螺栓5连接刷盘支架6;所述的调节螺栓5与刷盘支架6之间安装有导向板7;所述的电机座I上设置有支撑轴8。

    在使用本实用新型的过程中，将本实用新型安装在手推洗地机上，首先通过支撑轴8将电机座I安装在刷盘支架6上，再通过调整调节螺栓5，使电机座I连同减速齿轮箱及输出轴3与刷盘支架6之间形成一个倾斜的角度，然后用固定螺栓4加以固定，使用洗地机的时候，输出轴3上的刷子会对洗地机自身产生一个侧向的推力，这个推力即可辅助使用者一起推动洗地机工作，洗地更加的轻松，提高了工作的效率，从而实现本实用新型的目的。

    本领域内普通的技术人员的简单更改和替换，都是本实用新型的保护范围之内。
