背景技术

    随着洗地机的大量应用，给工厂、商场这类地面清洗作业工作量比较大的场合带来了福音，使用洗地机代替原先的人工作业，不但调高了工作效率，且降低了工人的劳动强度。洗地机是利用电机带动盘刷进行洗地作业，在运行过程中具有复杂的电气控制装置， 需要配备专用的仪表对洗地机的工作状态进行指示，使得操作者能够及时了解洗地机的状态。由于洗地机工作时需要洒水进行清洗，因而工作时，工作人员难免手上带水作业，滴落的水滴容易造成仪表的指示元件损坏，甚至烧毁，因此，需要给仪表配备专用的面板进行保护，且需要相应的卡手装置对面板的打开关闭进行控制，然而常规的卡手装置结构复杂，操作不够方便。

具体内容

    一种结构简单、操作方便的洗地机仪表专用升降卡手。

   一种洗地机仪表专用升降卡手，所述卡手包含有底板和手柄，所述底板上固定有一定位挡圈，所述手柄穿接在定位挡圈上，所述手柄下部设套有一挡圈，所述手柄套装有一弹性元件，且该弹性元件位于定位挡圈和挡圈之间。

    新型洗地机仪表专用升降卡手，所述手柄为一 “L”形结构。

    新型洗地机仪表专用升降卡手，所述弹性元件为弹簧。

    与现有技术相比，本实用新型的有益效果是：

    本实用新型卡手利用弹性元件的弹力实现对手柄的升降控制，结构简单、便于操作人员进行控制。

附图说明

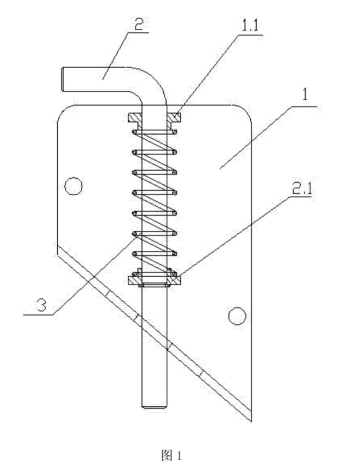

    图1为本实用新型洗地机仪表专用升降卡手的结构示意图。

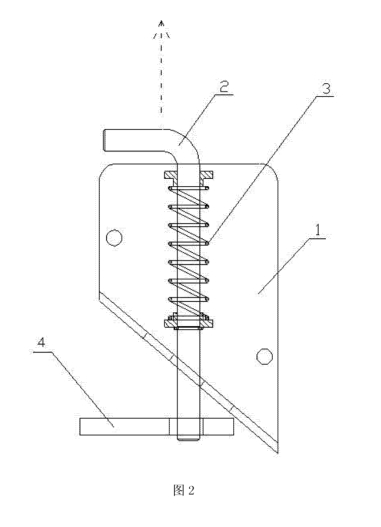

    图2为本实用新型洗地机仪表专用升降卡手的应用状态示意图。

其中：

    底板1、定位挡圈1.1；

    手柄2、挡圈2.1；

    弹性元件3；

    面板4。
