技术领域

    本实用新型涉及一种交流变频全自动洗地机，属于洗地机领域。

背景技术

    目前全自动洗地机采用刷盘结构，刷盘可以更换。交流全自动洗地机，都是以单相交流电动机为驱动马达。单相交流电动机体积大、效率低、输出力拒小、故障率高，而且速度恒定，不能使洗地机根据不同地面情况改变刷盘转速。

实用新型内容

    根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种输入220V交流电但使用三相异步电动机，体积小、效率高、速度控制方便的交流变频全自动洗地机。

    本实用新型解决其技术问题所采用的技术方案是：交流变频全自动洗地机，包括驱动马达、洗地机控制器，驱动马达的输出轴连接刷盘机构，其特征在于：所述驱动马达采用三相异步电动机，在三相异步电动机和电源线之间设置变频器，变频器的输出端连接三相异步电动机的输入端，变频器的输入端连接电源线，洗地机控制器的输出端连接变频器的控制端。

    本实用新型是在已有全自动洗地机的基础上改变了刷盘机构的驱动方式，更换了驱动马达（采用三相异步电动机），并采用变频器控制普通的三相异步电动机来驱动洗地机的刷盘机构，变频器输入电源为220V，输出为三相220V，大大提高了三相异步电动机的工作效率，提升了输出力拒，降低了设备的故障率，可以方便地实现电动机的正反转以及调速。其余结构未改变。

   所述的电源线上最好设置断路器，防止漏电或者过流。

    所述的变频器优选易能EDS800系列。电气结构为：变频器U2的CM端连接洗地机控制器中中间继电器的常开触点KA1，X3端连接按钮SB1，X2、XI端连接三位船型开关SA2,FWD端连接船型开关SA1。常开触点KA1、按钮SB1、三位船型开关SA2和船型开关SA1设置有公共端。船型开关SA1设定为刷盘低速按钮。三位船型开关SA2接通XI端时，设定为刷盘中速；接通X2端时，设定为刷盘髙速。按钮SB1设定为刷盘退刷按钮。可以根据不同地面摩擦力大小，选择不同的刷盘转速，扩大了洗地机应用的场所范围。

    所述的洗地机控制器为普通公知技术，包括钥匙开关和中间继电器，中间继电器的触点连接变频器的控制端。

    与现有技术相比，本实用新型交流变频全自动洗地机所具有的有益效果是：采用变频器控制标准的三相异步电动机来驱动洗地机的刷盘机构，大大提高了三相异步电动机的工作效率，提升了输出力拒，降低了设备的故障率，可以方便地实现电动机的正反转，并且可以根据不同地面摩擦力大小，选择不同的刷盘转速，扩大了洗地机应用的场所范围。

附图说明

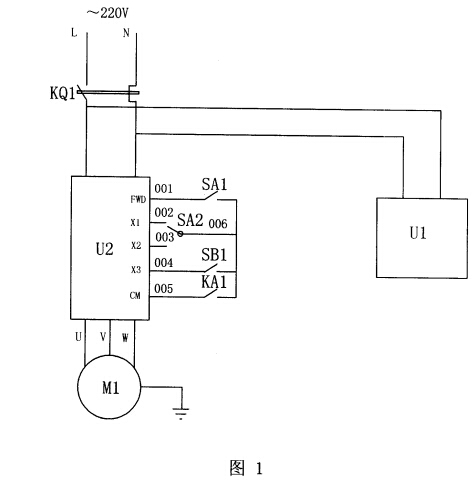

    图1是本实用新型的电气原理图，

    图1是本实用新型交流变频全自动洗地机的最佳实施例，在图1中：Ul控制器U2变频器SA1船型开关SA2三位船型开关SB1按钮KA1常开触点KQ1断路器Ml三相异步电动机

具体实施方式

    下面结合实施例附图对本实用新型做进一步的描述：

    如图1所示，变频器U2采用易能EDS800—2S0007。变频器U2的CM端连接洗地机控制器中中间继电器的常开触点KAl,X3端连接按钮SB1，X2、XI端连接三位船型开关SA2,FWD端连接船型开关SA1。常开触点KA1、按钮SB1、三位船型开关SA2和船型开关SA1设置有公共端。变频器U2的输入端通过断路器KQ1连接单相交流电源线。变频器U2的输出端连接三相异步电动机的输入端。控制器U1连接单相交流电源线。

    三相异步电动机M1的输出轴固定连接刷盘结构。当三相异步电动机M1的转速发生变化时，带动刷盘机构发生变化。

    在变频器U2中预先设定设定三个正转和一个反转点动的频率值。其中，船型开关SA1设定为刷盘低速按钮。三位船型开关SA2接通X1端时，设定为刷盘中速；接通X2端时，设定为刷盘高速。按钮SB1设定为刷盘退刷按钮。洗地机工作时，通过按下船型开关SA1、三位船型开关SA2或者按钮SB1实现控制洗地机刷盘的转速和退盘。

    单相交流电源线上设置断路器KQ1防止漏电或者过流。洗地机控制器U1为普通现有技术，主要包括钥匙开关和中间继电器，中间继电器的常开触点KA1连接变频器U2的CM端。

    当合上断路器KQ1时变频器得电准备工作。打开控制器U1，合上钥匙开关，中间继电器得电，于是常开触点KM吸合。此时将船型开关SA1合上，变频器U2开始在低速正转，相应的带动刷盘低速旋转。如果将三位船型开关SA2合到与变频器U2的XI端子相连的位置，变频器U2便工作在设定的中速。将三位船型开关SA2断开与变频器U2的XI端相连的位置，连接到X2端，变频器U2的输出频率继续升高，直到到达设定值，也就是设定的高速。停止刷盘机构，只需要将船型开关SA1断开即可。此时，按下按钮SB1可以实现三相异步电动机Ml反转，实现刷盘机构自动退下。
