NEWS洗地机污水回收过滤器
生活中多数污水都只是被轻度污染,例如洗地机洗地后被排掉的污水,若加以过滤则可以再利用,目前多数过滤器都比较复杂,多为面向工业领域或高级过滤,所以成本和价格都比较高,市场上也难觅到这种面向轻污染污水的过滤器,使得一般污水的过滤再利用难以普及,特别是洗地机污水的再利用。
具体内容
本实用新型针对现有方案存在的不足,提出了一种洗地机污水回收过滤器。
实现方法:
一种洗地机污水回收过滤器,包括外壳、和滤芯组件,滤芯组件安装在外壳内,滤芯组件包括初级滤网和有机滤芯,初级滤网安装外壳内入水口端,有机滤芯安装在外壳内出水口端。
优选的,初级滤网轴向横截面呈U形,初级滤网开口端外侧与外壳连接,初级滤网开口端内侧连接有隔板,隔板上设置有一个以上的通孔,所述外壳包括前壳和后壳,前壳上设置有进水口,后壳末端设置有出水口,前壳和后壳连接,后壳内部在出水口位置设有凹槽,凹槽内径与有机滤芯外径相同,有机滤芯开口端装入凹槽内。
优选的,有机滤芯轴向横截面呈U形,有机滤芯为PP棉滤芯。
优选的,初级滤网为金属滤网,初级滤网网孔直径为O.1-1.0mm。
与现有技术相比,洗地机污水回收过滤器采用简单的结构和方式来实现污水过滤的功能,过滤器各部件可被轻易拆解,方便清洗过滤内芯,成本和价格低,有利于推广,更重要是,通过对污水的再利用,达到环保、节约用水的目的,使节约环保的理念得以推广。
附图说明

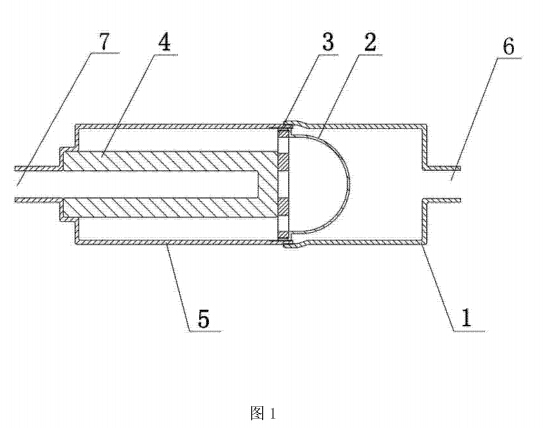

图1是本实用新型提供的污水回收过滤器的结构示意图;

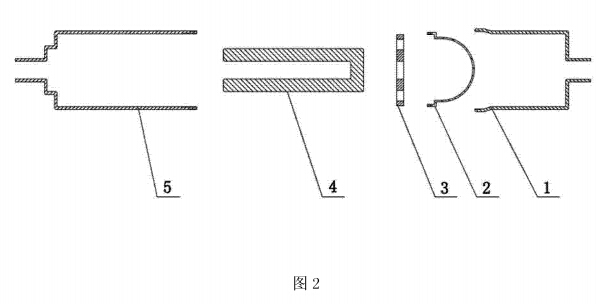

图2是本实用新型提供的污水回收过滤器的结构分解视图。
图中的编号指代部件为:1、如壳;2、初级滤网;3、隔板;4、有机滤芯;5、后壳;6、进水口;7、出水口。
