洗地机在洗地时，先在需要清洁地面上喷洒适量的清洁剂，由洗地机上的旋转的刷盘将地面的污垢洗离地面，然后由设置洗地机后部的水刮将地面的水、污垢全部回收到污水箱内。

    现有的洗地机的水刮，其设置位置离刷盘位置的间距一般为O. 5米至1米，有的甚至更远（车轮后面位置），这样的洗地机的水刮结构，可以较好的完成对地面的直线清洗工作，水刮可以在直线清洗时较为完整的收集污水。但其仍然存在不足之处，当洗地机在地面清洗出现转弯时，位于洗地机前部刷盘与位于洗地机后部的水刮运动轨迹出现较大偏差，使得水刮不能将刷盘所工作的区域处的污垢完全收集，达不到清洗干净的目的，致使清洗 工作人员需要人工进行打扫操作，另一方面，为了收集污垢，设计人员将水刮的长度进一步扩大，使洗地机转弯时前后轨迹不重合的情况下，尽可能的大范围的收集刷盘洗刷出的污垢，但采用这样的结构其洗刷效果的改进也不是很明显，而且在增加了生产成本的同时，长结构的水刮设置于车尾也不利于洗地机美观，在洗地机后退时易发生损坏，如果另外设置电子控制装置进行保护，结构复杂，也增加了生产成本。

具体内容

    提供一种生产成本低、收集效果好、不易损坏的洗地机的水刮结构，以提高工作效率和提高使用寿命。

    所述洗地机水刮安装结构，包括水刮组件和与其相连的水刮连件，所述水刮组件与洗地机刷盘相贴。

    优选的，所述水刮连件包括与水刮重心架相绞接的水刮连杆，水刮连杆另一端铰接刷盘支架，在水刮连杆的上述两铰接点之间还铰接有电机驱动轴。

    优选的，所述水刮中心轴与刷盘之间的间距为0-0. 2米，所述水刮长度大于刷盘直径。

    采用本洗地机水刮安装结构，水刮组件与洗地机刷盘相贴，无论洗地机在直线上运动工作还是转弯操作，也能使洗地机的水刮与刷盘的运动轨迹基本重合，从而使水刮能较好的将刷盘所刷洗出的污垢收集，与现有技术相比，本发明采用较短长度的水刮，即可较好的在直线或转弯时覆盖刷盘的运动轨迹，节省了加工材料同时，达到了较好的清洗效果，而且本发明水刮安装于贴近刷盘位置，不必担心后退时发生碰撞损坏水刮，可以提高产品使用寿命，当然也不用额外设置电子保护装置，可以节约生产成本。

附图说明

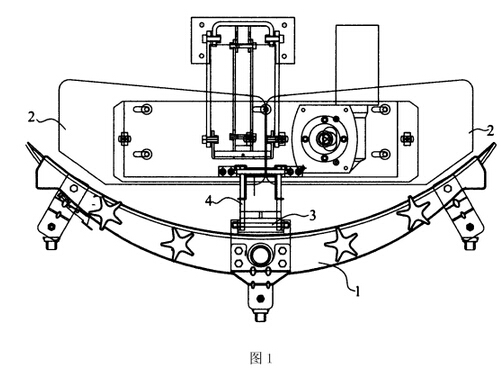

    图1为本发明洗地机水刮安装结构的底面示意图。

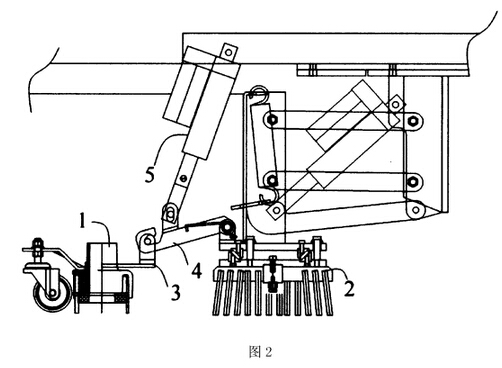

    图2为本发明洗地机水刮安装结构的侧面示意图。

具体实施方式

    下面结合附图，对本发明作进一步的说明。

    如图1和图2所示，本发明所述洗地机水刮安装结构，包括水刮组件和与其相连的水刮连件，所述水刮组件与洗地机刷盘相贴，作为本发明常见的实施方式，水刮中心轴与刷盘之间的间距为0-0. 2米，水刮的形状与刷盘形状相匹配，水刮长度大于刷盘直径。水刮中心轴与刷盘间的间距与刷盘的直径选取直接影响到水刮的收集效果，一般水刮中心轴与刷盘间的间距越近，可适当的较短的设置水刮长度。

    水刮组件与洗地机刷盘相贴，无论洗地机在直线上运动工作还是转弯操作，也能使洗地机的水刮与刷盘的运动轨迹基本重合，从而使水刮能较好的将刷盘所刷洗出的污垢收集，与现有技术相比，本发明采用较短长度的水刮，即可较好的在直线或转弯时覆盖刷盘的运动轨迹，节省了加工材料同时，达到了较好的清洗效果，而且 本发明水刮安装于贴近刷盘位置，不必担心后退时发生碰撞损坏水刮，可以提高产品使用寿命，当然也不用额外设置电子保护装置，可以节约生产成本。

    所述水刮连件包括与水刮重心架相绞接的水刮连杆，水刮连杆另一端铰接刷盘支架，在水刮连杆的上述两铰接点之间还铰接有电机驱动轴。采用这种结构形式，水刮可以根据需要而上下移动，只需要控制电机驱动轴的伸缩就可以实现水刮的工作与停止工作。可以更好的保护水刮，提高产品使用寿命。
