背景技术

    清洁生产是现代企业生产的新主流，机械加工车间、机械装配车间、金属材料热处 理车间、金属材料存储仓库等现场地面的清洁是清洁生产最基本的要求。由于人工清洁劳 动强度大，作业效率低，仅适用于小面积清洁；而机器清洁具有作业效率高的优势。随着我 国工业化的进步，企业的生产规模普遍都较大，生产占地面积较大，地面的清洁已不适合于 人工作业，采用洗地机机器清洁生产车间地面已成为主流。

    现有各类洗地机均采用化学与机械相结合的方法清除地面的上的杂物与污物，脱 离地面的污物通过洗地机的吸取装置进入污物存储箱，从而得到清洁的地面。但在机械加 工车间、机械装配车间、金属材料热处理车间、金属材料存储仓库等现场的地面上存有撒落 的钢铁屑、钢铁渣、钢铁粉、钢铁氧化皮等铁质硬颗粒物，现有洗地机均没有设置清除硬颗 粒金属物的装置，这些物质在洗地机的清洗过程中，会加速地面的摩损，严重的划伤地面与 洗地机的车轮，增加吸取装置的摩损与工作负担，从而缩短洗地机的使用寿命。

具体内容

    本实用新型的目的是提供一种制造简单、成本低、操作方便的洗地机铁屑清除装 置，使得洗地机在清洗带有铁质硬颗粒物地面时仍然能正常作业，而不影响洗地机的使用寿命。

    为实现以上目的，本实用新型洗地机铁屑清除装置包括固定板、活动铰链、连接 板、水平托板和永久磁铁；所述固定板固定安装在洗地机前端上；所述连接板一端通过活 动铰链与固定板活动连接，另一端垂直连接水平托板；所述永久磁铁活动置于水平托板上。

    本实用新型洗地机铁屑清除装置是利用钢铁屑、钢铁渣、钢铁粉、钢铁氧化皮均有 能被磁化的特点，在洗地机的前部安装一排活动式永久磁铁，当洗地机作业时，前进的洗地 机前端部的铁屑清除装置首先进入工作区域，撒落在地面的钢铁屑、钢铁渣、钢铁粉、钢铁 氧化皮等进入永久磁铁的磁场内被磁化，被磁化的钢铁屑、钢铁渣、钢铁粉、钢铁氧化皮在 永磁铁的磁场力的作用下离开地面吸附在磁铁周边上，从而清除了地面钢铁屑、钢铁渣、钢 铁粉、钢铁氧化皮等硬颗粒金属物。当吸附的硬颗粒金属物达到一定量时，可在水平板下方 放置一个容器，然后取出永磁铁，被磁化的硬颗粒金属物失去磁性后在重力的作用下掉入 容器，实现了硬颗粒金属物的回收。

    洗地机铁屑清除装置是洗地机的附加装置，其作用是清除生产场所地上可以磁化 的金属颗粒物，在改善洗地机的作业环境的同时回收利用了铁质金属颗粒物，避免了金属 颗粒物在洗地机作业时对地面和洗地机的破坏作用，提高洗地机的使用寿命。该装置结构 简单实用，制造成本低，磁铁可重复使用，操作方便。此外，该装置可以根据不同规格型号洗 地机进行简单的改制后即可安装，适用范围广，容易推广。四、附图说明

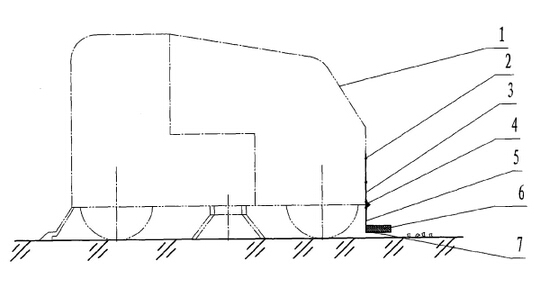

    附图是本实用新型洗地机铁屑清除装置主视示意图。

具体实施方式



    下面结合附图和具体实施方式对本实用新型作进一步详细说明。

    如附图所示，本实用新型洗地机铁屑清除装置包括固定板3、活动铰链4、连接板 5、水平托板7和永久磁铁6 ；所述固定板3用联接螺栓组2固定安装在洗地机前端1上；所 述连接板5 —端通过活动铰链4与固定板3活动连接，另一端垂直连接水平托板7 ；所述永 久磁铁6活动置于水平托板7上。

    工作时，带有刷头的洗地机向前运行洗地，安装在洗地机前端上的洗地机铁屑清 除装置首先进入工作区域，撒落在地面的钢铁屑、钢铁渣、钢铁粉、钢铁氧化皮等铁质硬颗 粒进入永久磁铁的磁场内被磁化，被磁化的钢铁屑、钢铁渣、钢铁粉、钢铁氧化皮在永磁铁 的磁场力的作用下离开地面吸附在磁铁6周边上，从而清除了地面钢铁屑、钢铁渣、钢铁 粉、钢铁氧化皮等硬颗粒金属物。当吸附的硬颗粒金属物达到一定量时，在水平托板7下方 放置一个容器，然后取出永磁铁6，被磁化的硬颗粒金属物失去磁性后在重力的作用下掉入 容器，实现了硬颗粒金属物的回收。
