一种新型的洗地机操作控制系统，包括电源装置、控制面板和电气盒，所述控制面板与电源装置和电气盒之间通过线路板连接，电气盒通过线束连接有电磁阀、刷盘电机和真空吸水电机；所述的电气盒内安装有接触器、继电器和保险丝盒；所述的电源装置为24V、100Ah的铅酸蓄电池；所述的控制面板为平面操作控制面板；本实用新型的有益效果：实用，生产成本低，使用安全，操作方便，产品使用寿命长。

    一些大型的场所，在清扫地面的时候，一般都会使用到洗地机，现有的洗地机，其操控系统，都是通过一些机械的开关来控制的，操作很不方便，且在操作的过程当中，容易出现操作部件故障的情况，机器的使用寿命短。

实用新型内容

    本实用新型所要解决的技术问题是针对现有技术的不足，提供一种新型的洗地机操作控制系统。

    为了实现上述目的，本实用新型所采取的措施：

    一种新型的洗地机操作控制系统，包括电源装置、控制面板和电气盒，所述控制面板与电源装置和电气盒之间通过线路板连接，电气盒通过线束连接有电磁阀、刷盘电机和真空吸水电机；

    所述的电气盒内安装有接触器、继电器和保险丝盒；

    所述的电源装置为24V、1OOAh的铅酸蓄电池；

    所述的控制面板为平面操作控制面板。

    本实用新型的有益效果：实用，生产成本低，使用安全，操作方便，产品使用寿命长。

附图说明

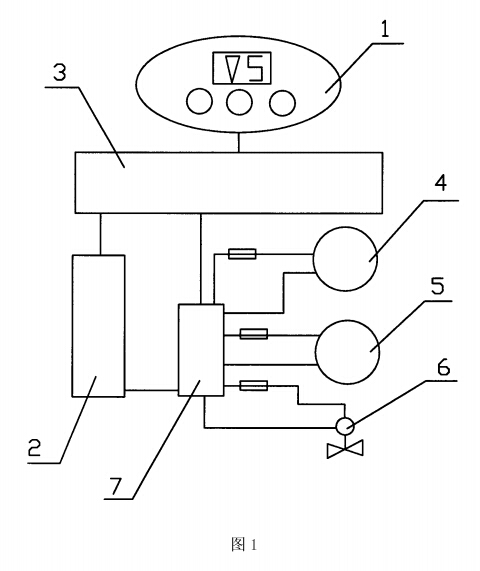

    图1，本实用新型的部件连接结构示意图。

具体实施方式

    一种新型的洗地机操作控制系统，包括电源装置2、控制面板1和电气盒7，所述控制面板1与电源装置2和电气盒7之间通过线路板3连接，电气盒7通过线束连接有电磁阀6、刷盘电机4和真空吸水电机5；所述的电气盒7内安装有接触器、继电器和保险丝盒；所述的电源装置2为24V、100Ah的铅酸蓄电池；所述的控制面板1为平面操作控制面板。

    在生产洗地机的时候，将本实用新型安装在洗地机内，通过控制面板1来操控洗地机的刷盘电机4和真空吸水电机5，刷盘电机4带动洗地机的刷盘上的刷子，即可对地面进行刷洗，真空吸水电机5可以吸除产生的污水；所述的电源装置2为24V、1OOAh的铅酸蓄电池，充电方便，经久耐用；所述的控制面板1为平面操作控制面板，平面操作控制面板代替机械的操作部件，便于操作，延长了产品的使用寿命；电气盒7内安装有接触器、继电器和保险丝盒，便于控制，使用安全；线路板3可控制电源装置2向上述部件供电；其中，操控面板1直接安装在线路板3的上面，操作人员根据操控面板1上的示图操控机器；所述的电池阀6通过线路板3和操控面板1即可控制清水箱对刷盘电机4上的刷子供水，且电池阀6与刷盘电机4连锁；线路板3采用模块化集成设计，减少了电子元件的数量，同时达到了操作、控制、显示、报警和自动断电的多种功能，并具有较好的电磁兼容性；通过控制面板1上的示图位置操控电气盒7内的接触器和继电器工作，从而控制刷盘电机4和真空吸水电机5的工作；从而实现本实用新型的目的。
