在现有技术中，传统的家庭打蜡洗地机都存在着体积大、采用交流电机驱动，噪音大、电机温升高、使用时间短、不便于移动使用等问题。

    实用新型内容本实用新型的目的在于提供一种可克服上述缺陷，具有噪音小、体积小、重量轻、可调整电机转速、便于使用的打蜡洗地机。

    为实现上述目的，本实用新型提供的技术方案如下：提供一种打蜡洗地机，包括中空手柄，与中空手柄相连接的连杆，与连杆相连接的中空推杆，打蜡洗地机本体，设置在打蜡洗地机本体上盖上的电源开关，设置在打蜡洗地机本体中的驱动电机、齿轮箱，中空推杆、打蜡洗地机本体与联块连接，所述中空推杆的前端是可转动90度的联块，由联块上盖、联块下盖、螺栓、旋钮、直角插头组成，联块中间设有固定螺栓，该螺栓顶部粘接有旋钮，联块前端设置直角插头，联块下盖两边各设1条凸脊；所述打蜡洗地机的本体中侧部设置2条凹槽，两条凹槽中间设置内螺孔，端壁上设置电插孔；齿轮箱中的齿轮转轴与打蜡清洗头传动连接，驱动电机的转轴上固设有传动齿轮，齿轮箱上盖上开设有与传动齿轮相对应的通孔，传动齿轮从通孔中伸出与设置在齿轮箱下盖上的正齿轮啮合，齿轮箱下盖上还设有另一正齿轮，两正齿轮之间设有传动斜齿轮，齿轮箱的下盖上、打蜡洗地机本体的下盖上开设有两个与所述正齿轮的转轴相对应的通孔，打蜡洗地机本体的上盖与打蜡洗地机本体的下盖之间设有防水圈，两正齿轮从相对应通孔中伸出分别与打蜡清洗头的转动盘相连接，驱动电机的电路板与电源插头相连接。

    所述中空手柄是可拆御的中空手柄，中空手柄由手柄左盖和手柄右盖构成。所述中空推杆是可拆御的中空推杆，中空推杆由推杆左盖和推杆右盖构成，中空手柄、中空推杆与连杆固定连接，中空手柄上设有电机转速切换开关，所述切换开关与设置在手柄和推杆中的导线相连接，导线与电机控制电路板相连接。

    所述的打蜡清洗头是设置在放置座中的打蜡头或毛刷座，所述放置座由放置座上盖、放置座下盖构成，洗地时，毛刷座与齿轮箱中的正齿轮转轴相连接；所述的打蜡头由打蜡布、吸水棉、粘扣带、转盘、粘扣带压块顺序连接构成，打蜡时，转盘与齿轮箱中的正齿轮转轴相连接。

    在所述的中空手柄和中空连杆上设有线钩，电源导线绕放在线钩上。

    本实用新型具有如下优点：打蜡洗地机采用直流电机驱动，打蜡清洗头通过齿轮与电机连接，具有噪音小、体积小、重量轻、便于使用的优点，即可用于汽车打蜡，又可清洗地板，还可给地板打蜡。一机多用。

附图说明

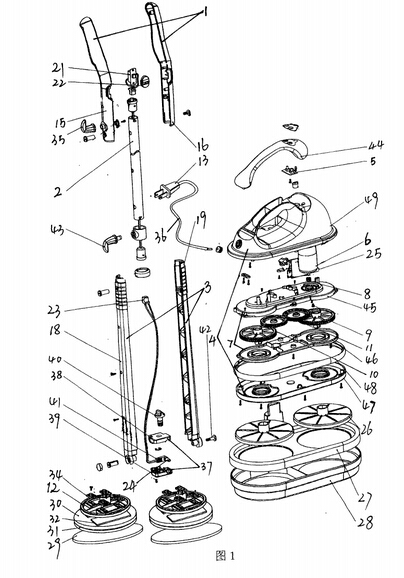

    图1是本实用新型实施例的结构组装图。

具体实施方式

    参照图1，提供一种打蜡洗地机，设有中空手柄1，与中空手柄1相连接的连杆2，与连杆2相连接的中空推杆3，打蜡洗地机本体4，设置在打蜡洗地机本体4的上盖49上的电源开关5、手柄盖44，设置在打蜡洗地机本体中的驱动电机6、齿轮箱7，中空推杆3与打蜡洗地机本体4通过联块37相连接，所述中空推杆3的前端是可转动90度的联块37，联块37由联块上盖38、联块下盖39、旋钮40、直角插头41、长螺栓42构成，中间设有起到固定作用的长螺栓42，该螺栓42顶部粘接有旋钮40，联块37前端设置直角插头41，两边各设1条凸脊；所述打蜡洗地机的本体4中侧部设置2条凹槽，中间设置内螺孔，端壁上设置电插孔；齿轮箱7中的齿轮转轴与打蜡清洗头传动连接，驱动电机6的转轴上固设有传动齿轮8，齿轮箱7的上盖45上开设有与传动齿轮相对应的通孔，传动齿轮8从通孔中伸出与设置在齿轮箱7的下盖46上的正齿轮9啮合连接，齿轮箱7的下盖46上还设有另一正齿轮10，两正齿轮9，10之间设有传动斜齿轮11，齿轮箱7的下盖46上、打蜡洗地机本体4的下盖47上开设有两个与所述正齿轮9，10的转轴相对应的通孔，打蜡洗地机本体4的上盖49与打蜡洗地机本体4的下盖47之间设有防水圈48，两正齿轮9，10从相对应通孔中伸出分别与打蜡清洗头的转动盘12相连接，驱动电机6与电源插头13相连接。

    中空手柄1是一种可拆御的中空手柄，中空手柄1由手柄左盖15和手柄右盖16构成。所述中空推杆17是可拆御的中空推杆，中空推杆17由推杆左盖18和推杆右盖19构成，中空手柄1、中空推杆17与连杆2固定连接，中空手柄1上设有电机转速切换开关21，切换开关21与设置在手柄和推杆中的开关板22、导线插座23相连接，导线插头24与电机控制电路板25相连接。

    打蜡清洗头是设置在放置座中的打蜡头或毛刷座26，放置座由放置座上盖27、放置座下盖28构成，洗地时，毛刷座26与齿轮箱7中的正齿轮9，10的转轴相连接；打蜡头由打蜡布29，30、吸水棉31、粘扣带32、转盘12、粘扣带压块34顺序连接构成，打蜡时，转盘32与齿轮箱7中的正齿轮9，10的转轴相连接。

    在中空手柄和中空连杆上设有导线挂钩35、43，可将较长的电源导线36可绕放在线钩35、43上，便于延伸使用打蜡洗地机。

    使用本实用新型时，可将绕放在线钩35、43上的导线取下，将电源插头插在电源插座上，设置在上盖中的控制电路板25将交流电变换成直流电后送至手柄1上的开关21，启动手柄1上的电机转速切换开关21，可可使得驱动电机转动，驱动电机通过齿轮带动清洗头清洗地板或带动打蜡头对汽车和地板进行打蜡，使用完毕后，断开电源，将电源线绕放在线钩35、43上即可。
