为了清洗普通地面、磁砖和大理石地面,应运而生了多种全自动洗地机,一般洗地机的在更换盘刷时,需使用板手、钳手等多种工具,而且耗时长,过程复杂。
实用新型内容
本实用新型需要解决的技术问题是现有的洗地机在更换盘刷时,需使用板手、钳手等多种工具,而且耗时长,过程复杂。
为解决上述技术问题,本实用新型提供了一种可快速拆卸的盘刷装置,包括盘刷安装板、多个盘刷和两个盘刷侧支架,所述多个盘刷左右错开安装在所述盘刷安装板下方两侧,所述两个盘刷侧支架对称安装在所述盘刷安装板两端,所述盘刷侧支架通过手旋丝杆与所述盘刷安装板固定。本实用新型的一种可快速拆卸的盘刷装置,结构简单,可手动拆卸,节省时间,提高了效率。
作为本实用新型的进一步改进,在所述盘刷安装板两端还分别设置有盘刷侧支架固定轴,在所述盘刷侧支架的相应位置设置有与所述盘刷侧支架固定轴相适配的卡槽。盘刷侧支架固定轴的设置可以起到导向和定位的作用。
作为本实用新型的优选技术方案,所述多个盘刷通过螺纹连接安装在所述盘刷安装板下方两侧;所述盘刷为3个,在所述盘刷安装板两端分别设置有2个盘刷侧支架固定轴。螺纹连接方便刷盘的安装和拆卸。
一种可快速拆卸的洗地机盘刷装置,解决了原有盘刷更换时需要专业工具才能完成拆卸和安装的麻烦,简化了更换盘刷的过程,且整个过程无需任何拆卸工具,且方便快捷。
附图说明

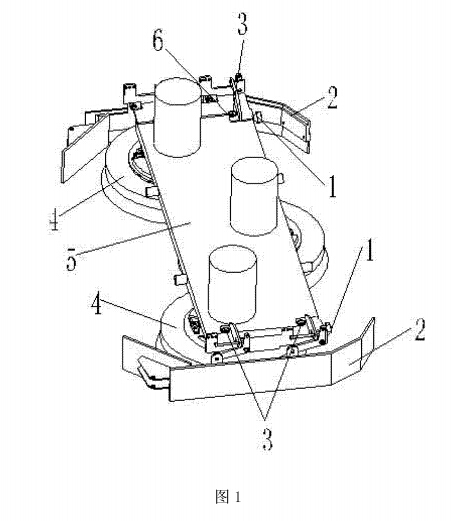

图1是本实用新型的立体图;

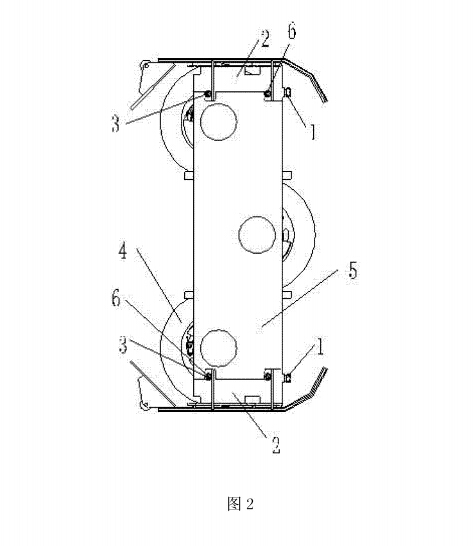

图2是本实用新型的结构示意图;

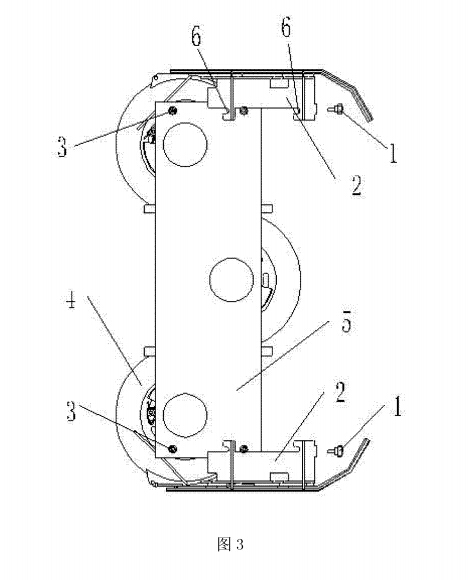

图3是本实用新型的零件分解图;
其中,1-手旋丝杆,2-盘刷侧支架,3-盘刷侧支架固定轴,4-盘刷,5-盘刷安装板,6-卡槽。
具体实施方式
下面结合附图详细说明本实用新型的优选技术方案。
如图所示,一种可快速拆卸的盘刷装置,包括盘刷安装板5、三个盘刷4和两个盘刷侧支架2,所述三个盘刷4左右错开安装在所述盘刷安装板5下方两侧,所述盘刷4通过螺纹连接安装在所述盘刷安装板5下方两侧,所述两个盘刷侧支架2对称安装在所述盘刷安装板5两端,所述盘刷侧支架2通过手旋丝杆1与所述盘刷安装板5固定,在所述盘刷安装板5两端还分别设置有两个盘刷侧支架固定轴3,在所述盘刷侧支架2的相应位置设置有与所述盘刷侧支架固定轴3相适配的卡槽6。
可手动拆卸,先沿逆时针方向将手旋丝杆旋出,然后向安装手旋丝杆一侧推动刷盘侧支架,直至刷盘侧支架脱离盘刷侧支架固定轴即可将盘刷侧支架整体拆卸下来,三个刷盘通过旋转即可快速拆卸。
结构简单,可手动拆卸,节省时间,提高了效率,解决了原有盘刷更换时需要专业工具才能完成拆卸和安装的麻烦,简化了更换盘刷的过程,且整个过程无需任何拆卸工具,且方便快捷。盘刷侧支架固定轴的设置可以起到导向和定位的作用。
