背景技术
随着人们生活条件的日益改善,既干净、又漂亮的地面砖、磁砖、大理石铺设的地面,美化着人们的居住环境,特别是酒店、宾馆等公众出入的场所更是显得富丽堂皇。为了清洁地面砖、磁砖、大理石铺设的地面,应运而生的各种清洗设备来清洗,以其方便、快捷的工作方式,取代了清洁工繁重的劳动。但是,目前市场上使用的洗地机上的主刷升降系统是清理地面的主要设备,大部分采取手动控制,通过杠杆原理来控制主刷升降系统的上下移动,这种控制起来不稳定、速度慢、升降效果差。
具体内容
本实用新型的目的在于提供一种控制稳定、速度快、升降效果好的洗地机上电动式升降装置,该装置包括机身、底座、电机、与电机连接的斜齿轮、推力杆,与电机连接的斜齿轮与推力杆上的斜齿轮相啮合,且安装在机身内。
电动式升降装置通过电动机带动斜齿轮,再通过斜齿轮的传动作用从而使推力杆实现伸缩推举的效果。电动式升降装置巧妙的运用于电动洗地机的主刷升降系统中,有效的实现了主刷平稳、怏捷,方便的升降效果。当洗地机工作时,控制面板上电源开关接通,电动式升降装置内的电动机带动推力杆向前推动主刷升降支架,主刷升降一端翘起,再由主刷升降支架提起主刷,从而实现了整个主刷升降系统的工作,反之,则下降。
附图说明

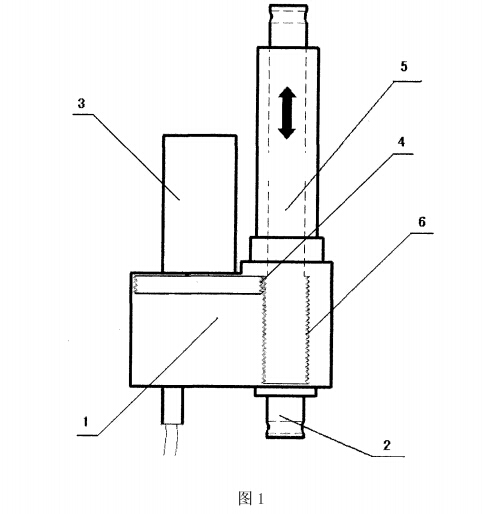

图1为本实用新型的结构示意图

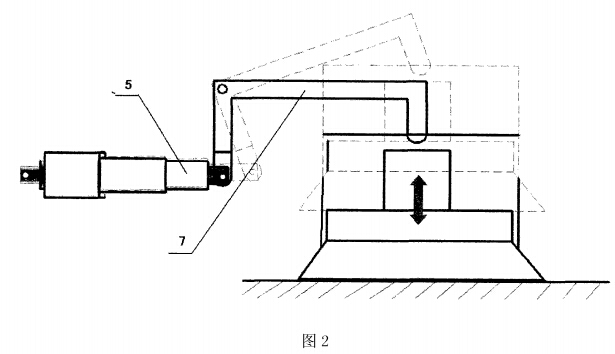

图2为洗地机上使用本实用新型的效果图
1、机身2、底座3、电机4、斜齿轮5、推力杆6、推力杆上的斜齿轮7、主刷升降支架
具体实施方式
结合实施例对本实用新型作进一步的详细陈述。
在图1、图2上,该洗地机上电动式升降装置包括机身1、底座2、电机3、与电机连接的斜齿轮4、推力杆5,:与电机连接的斜齿轮4与推力杆5上的斜齿轮6相啮合,且安装在机身1内。当接通电源时,电动式升降装置内的电动机3带动推力杆5向前推动主刷升降支架7,主刷升降一端翘起,再由主刷升降支架7提起主刷,从而实现了整个主刷升降系统的工作,反之,则下降。
